Статические дождеватели

статический дождеватель системы полива

* устройство системы полива, представляет из себя пластиковый цилиндр с выдвижным не-вращающимся штоком.

Статические (выдвижные) дождеватели системы автоматического полива — конструкция.

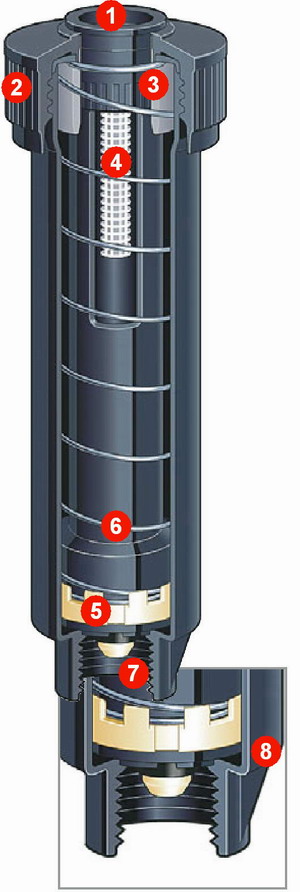

Внутреннее устройство и примеры статических дождевателей (спринклера):

статический дождеватель системы полива

  1. Регулировочный винт для уменьшения радиуса полива (в пределах 15-20%)
  2. Крышка корпуса
  3. Уплотнение
  4. Фильтрующий элемент
  5. Фрикционое кольцо (позволяет поворачивать и фиксировать шток дождевателя)
  6. Пружина из нержавеющей стали
  7. Водозаборное отверстие 1/2
  8. Антидренажный клапан (препятствует самопроизвольному вытеканию воды из трубопроводов)

При отсутствии подачи воды шток под действием пружины находится внутри корпуса дождевателя. При открытии воды шток выдвигается. Поэтому часто эту статическую конструкцию называют выдвижным дождевателем в системе автополива. Смотрите также принцип работы роторных дождевателей, импульсные дождеватели.
